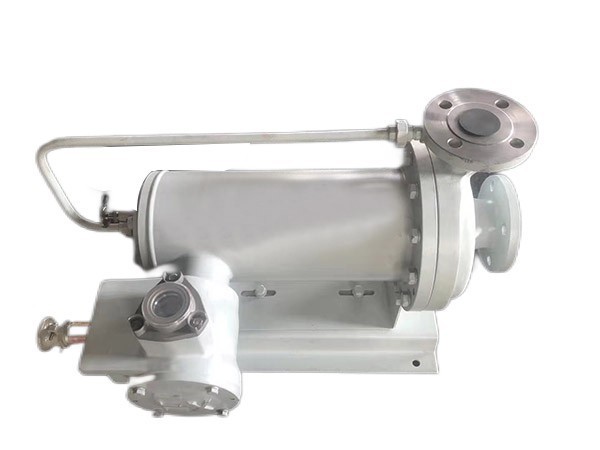

隨著屏蔽泵使用的越來越廣并且屏蔽泵能夠滿足無泄漏的需求，其成為了工業生產中經常會用到的一種設備，該泵主要由泵體、葉輪、定子、轉子、前后導軸承以及推動盤組成。為了較好的使用該設備，需要做定期的檢修養護工作來延長其使用壽命，先要了解屏蔽泵的結構形式。

　　1.屏蔽泵主要由電動機與泵合為一體，定子、轉子表面分別用非磁性薄壁材料包封，轉子由前后導軸承支撐，浸在輸送的介質中。
　　2.轉子軸端裝有葉輪，形成無軸封的結構，以達到屏蔽泵無泄漏輸送的目的。
　　3.電機與水泵一體化結構，屏蔽泵與電動機為同軸連接。
　　4.定子內側和轉子外側具有屏蔽套，屏蔽套內側和泵內連通。
　　5.電動機通過定子與轉子之間循環介質對電動機進行冷卻，同時采用電動機機座表面冷卻。
　　屏蔽泵結構采用的是靜密封的形式，使電泵完全無泄漏；全封閉、無泄漏結構可輸送有毒有害液體物質；采用屏蔽式水冷電機和取消了冷卻風扇使該設備低噪聲靜音運行，適用于對環境噪聲要求高的場合；采用輸送介質潤滑的石墨滑動軸承，使運行噪聲越低且不用人工加油，減少了屏蔽泵的維護成本，使用壽命較長。
